Предназначен для адресного управления режимами работы (0 – 100% мощности) светодиодных светильников и их автоматической диагностики. Команды управления от ШУНО подаются в линию освещения адресно.
Предназначен для адресного управления режимами работы (0–100% мощности) светодиодных светильников и их автоматической диагностики. Команды управления от ШУНО подаются в линию освещения адресно. Формирование команды происходит посредством силового оптоэлектронного коммутатора-модулятора под управлением контроллера шкафа. Контроллер шкафа может быть настроен на включение/отключение линии освещения, как по внутреннему астрономическому расписанию, так и внешнему воздействию: от датчиков освещенности, движения и (или) от автоматизированного рабочего места диспетчерского пункта (АРМ ДП).
Во время работы ШУНО передает команды управления режимами работы светильников, производит их автоматическую диагностику, контролирует уровень GSM-сигнала, ведет учет потребляемой электроэнергии, измеряет значения фазных токов и напряжений в линии освещения, сигнализирует об аварийных режимах. В ШУНО предусмотрена защита от сверхтоков и перенапряжений, осуществляется сбор и пере- дача информации о технологических параметрах через GSM или конвертер RS-485/Ethernet сеть на сервер АСУНО. При необходимости диспетчер может внести коррективы в текущие настройки режимов или дистанционно управлять оборудованием.

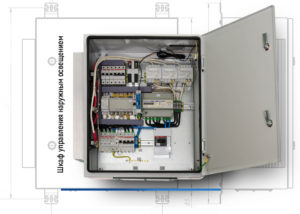

ШУНО имеет два вида базового исполнения (IP54): трехфазное (напряжение: 380В, ток нагрузки: 3×25А; 3×50А; 3×100А) и однофазное (напряжение: 220В; ток нагрузки: 25А; 50А) (Таблица 2, стр. 14). Максимальное количество индивидуально управляемых светильников от одного трехфазного шкафа — 660, от однофазного — 220. Адреса записываются в память электросетевых приемников команд светодиодных светильников.
Программное обеспечение (ПО) АСУНО имеет две подсистемы: подсистему мониторинга и диагностики и подсистему управления режимами работы наружного освещения.
Подсистема мониторинга и диагностики имеет в своем составе систему управления базами данных (СУБД), расположенную на Интернет-сервере.
В процессе функционирования системы в автоматическом режиме, через заданный интервал опроса от ШУНО в СУБД поступают необходимые технологические параметры. Просмотр информации возможен для любого авторизованного пользователя через сеть Интернет при помощи обычного Интернет-браузера. Техническая информация предоставляется по каждому шкафу управления c интервалом в две минуты и включает в себя: данные по напряжению, токам, уровню потребления электроэнергии, уровню сигнала GSM/Ethernet; открытое либо закрытое положение двери шкафа (идентификация взлома). Тест-диагностика на исправность светильников производится раз в сутки. Результаты отображаются в табличной и графической формах. Неисправные светильники выявляются в конце каждого рабочего цикла и отображаются на мнемосхеме линии освещения черным кружком с указанием номера светильника. Возможен экспорт данных по запросу для дальнейшей обработки и аналитики.
Подсистема управления имеет два уровня: ПО контроллера ШУНО, обеспечивающее его автономное функционирование по заданному на календарный год расписанию, и ПО автоматизированного рабочего места диспетчера с управлением GSM-модемом, которое позволяет дистанци- онно управлять режимами работы сети наружного освещения, менять расписание работы ШУНО и др.
При внедрении АСУНО не требуется создание специализированной диспетчерской, количество пользователей АСУНО и управляющих ее режимами может быть определено как на этапе пусконаладки, так и в процессе ее последующей эксплуатации.
